JL-3624玻璃双翻上片机
分享到:
JL-3624玻璃双翻上片机
产品详情

JL-3624玻璃双翻上片机 (2).jpg


JL-3624玻璃双翻上片机 (2).jpg

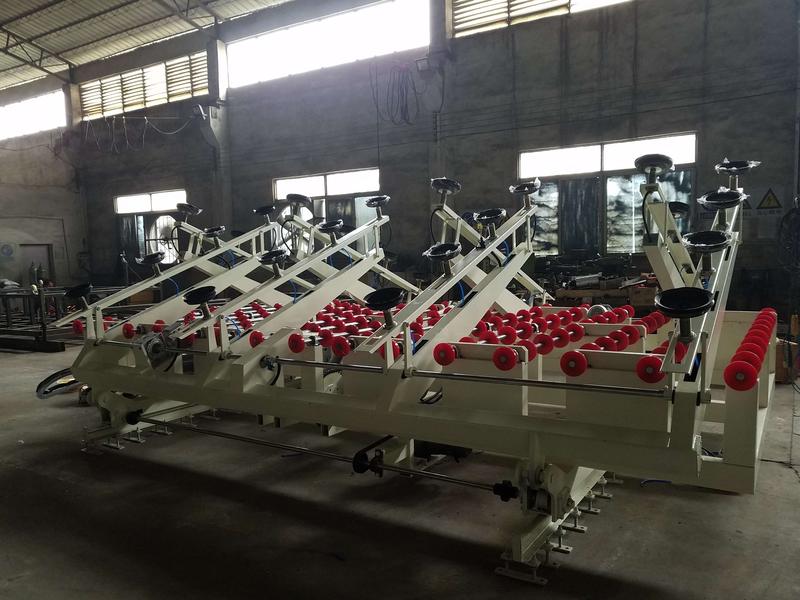

设备性能及工作原理

主要用于玻璃的自动取片。将玻璃放在指定位置,给出取片信号后,取片吸盘自动翻起并将玻璃吸附后放置在取片台传送辊道上,自动将玻璃输送到切割机主机上。

主要由机架、吸盘翻转取片机构、吸盘取片移动机构、输送辊道和电控柜等组成。

整个工作过程有PLC自动控制或手动控制均可完成,手动方式主要在设备调整和维修时使用,每个动作可单独完成,也可用来进行正常工作。给出取片信号(人工、自动均可)后,翻转系统工作,电机驱动机械反转机构使吸盘臂翻起,并达到和玻璃一样的倾斜角度时翻转停止,前移电机使吸盘移动,顶部吸盘旁的检测开关接触到玻璃时,前移电机停止。此时真空系统工作,吸盘开始吸附玻璃,当真空压力开关达到设定压力时,真空泵停止,吸盘的伸缩连杆机构通过电机驱动把玻璃提升起来,在此工位约停数秒后,确保单片玻璃吸起,电机驱动机械翻转机构使玻璃反转至传输台面,伸缩连杆机构使吸盘与玻璃同时降落,吸盘吹压缩空气快速释放玻璃,传动机构启动将玻璃片送到上片机前端至信号点停止。接着整个机架移动自动找到零位后停止,等待切割台发出信号,便可与切割台同速将玻璃片送至切割台上,玻璃送出后自动循环上片程序工作,此机台可根据所需玻璃厚度任意选定工位取片。

      注:上片机取玻璃数量可以自动控制,即切割前输入切割玻璃数量,切割完成后人工手动操作上片机才可继续取片,避免因人为因素误切割玻璃。

设备参数及性能

技术参数:

1)、上片尺寸范围:最大上片尺寸:3600*2400mm

2)、上片厚度:3~19mm

3)、最快上片周期:40-60

4)、传输速度:0~40m/min(可调)

5)、最大吸片深度:700mm

6)、最大上片附荷:1000KG

7)、单侧上片臂数量:4个臂。

8)、单臂吸盘数:4个。

9)、上片翻转臂:双翻

10)、上片工位:工位

11)、电源/功率:380V/50HZ

12)、安装功率:约5.5KW

13)、压缩空气:0.5~0.8Mpa

14)、真空压力:-70~90Kpa

机械配置:

1)、翻转链轮链条:特制高精度加强形。

2)、传输滚轮:进口PU材质。

3)、真空吸盘:进口丁青胶材质(双吸附结构)

4)、传输/翻转电机:万鑫电机

5)、真空泵:中外合资PUJIANG

电器原件:

序号

名称

品牌

1

PLC

台达/施耐德

2

变频器

3

交流接触器

施耐德

4

电动机断路器

5

中间继电器

6

微型断路器

7

相序保护器

8

急停开关

9

按钮开关

10

钥匙开关

11

开关电源

台湾明伟

12

光电/行程/接近开关

索能/欧姆龙

13

气动元件/压力传感器

亚德客/日本SMC
