2620自动数控玻璃切割上片流水线
分享到:
2620自动数控玻璃切割上片流水线
产品详情

JLQG-3624玻璃自动上片自动切割流水线 (3).jpg

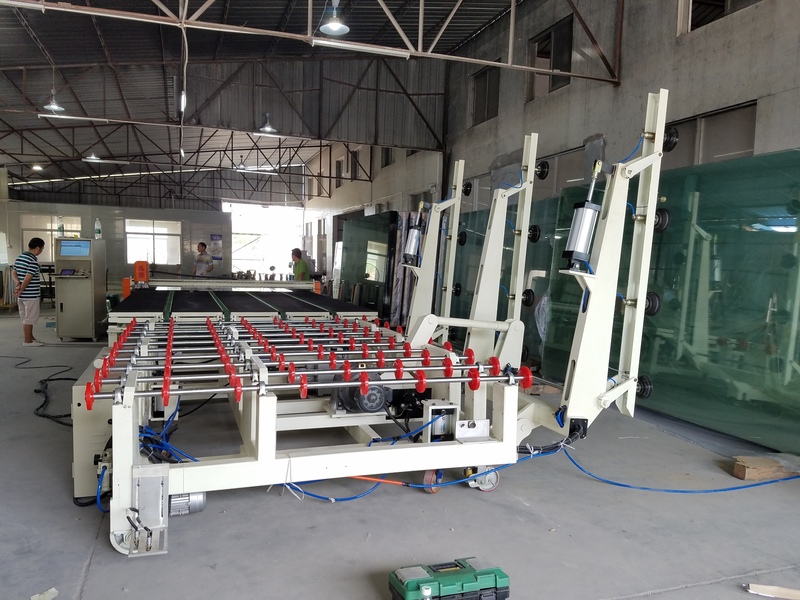

该切割线是由自动智能上片机、切割机、气浮分片台三部分组成。CNC全自动控制整条线的运行,上片机自动取玻璃下来传送到切割机上,切割机自动切割输入好的玻璃尺寸,又自动将切割好的玻璃传输到掰气浮分片台上,人工辅助进行分片,单片玻璃切割过程结束。工作可靠,性能稳定,适用性强,工作效率高。

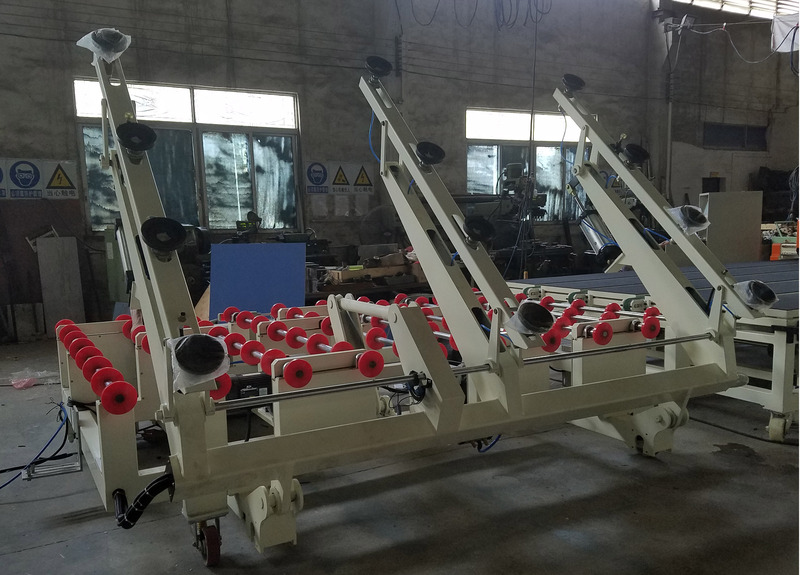

一、 全自动玻璃上片机



设备性能及工作原理

主要用于玻璃的自动取片。将玻璃放在指定位置,给出取片信号后,取片吸盘自动翻起并将玻璃吸附后放置在取片台传送辊道上,自动将玻璃输送到切割机主机上。

主要由机架、吸盘翻转取片机构、吸盘取片移动机构、输送辊道和电控柜等组成。

整个工作过程有PLC自动控制或手动控制均可完成,手动方式主要在设备调整和维修时使用,每个动作可单独完成,也可用来进行正常工作。给出取片信号(人工、自动均可)后,翻转系统工作,电机驱动机械反转机构使吸盘臂翻起,并达到和玻璃一样的倾斜角度时翻转停止,前移电机使吸盘移动,顶部吸盘旁的检测开关接触到玻璃时,前移电机停止。此时真空系统工作,吸盘开始吸附玻璃,当真空压力开关达到设定压力时,真空泵停止,吸盘的伸缩连杆机构通过电机驱动把玻璃提升起来,在此工位约停数秒后,确保单片玻璃吸起,电机驱动机械翻转机构使玻璃反转至传输台面,伸缩连杆机构使吸盘与玻璃同时降落,吸盘吹压缩空气快速释放玻璃,传动机构启动将玻璃片送到上片机前端至信号点停止。接着整个机架移动自动找到零位后停止,等待切割台发出信号,便可与切割台同速将玻璃片送至切割台上,玻璃送出后自动循环上片程序工作,此机台可根据所需玻璃厚度任意选定工位取片。

      注:上片机取玻璃数量可以自动控制,即切割前输入切割玻璃数量,切割完成后人工手动操作上片机才可继续取片,避免因人为因素误切割玻璃。

设备参数及性能

技术参数:

1)、上片尺寸范围:最大上片尺寸:25000*2500mm

2)、上片厚度:3~19mm

3)、最快上片周期:40-60

4)、传输速度:0~40m/min(可调)

5)、最大吸片深度:700mm

6)、最大上片附荷:1000KG

7)、单侧上片臂数量:3个臂。

8)、单臂吸盘数:三个。

9)、上片翻转臂:单翻

10)、上片工位:单工位

11)、电源/功率:380V/50HZ

12)、安装功率:约8KW

13)、压缩空气:0.5~0.8Mpa

14)、真空压力:-70~90Kpa

机械配置:

1)、翻转链轮链条:特制高精度加强形。

2)、传输滚轮:进口PU材质。

3)、真空吸盘:进口丁青胶材质(双吸附结构)

4)、传输/翻转电机:台邦电机

5)、真空泵:中外合资PUJIANG

电器原件:

序号

名称

品牌

1

PLC

台达/施耐德

2

变频器

3

交流接触器

施耐德

4

电动机断路器

5

中间继电器

6

微型断路器

7

相序保护器

8

急停开关

9

按钮开关

10

钥匙开关

11

开关电源

台湾明伟

12

光电/行程/接近开关

索能/欧姆龙

13

气动元件/压力传感器

亚德客/日本SMC

二、 全自动玻璃切割机

(1).设备参数:

切割厚度∶319mm

切割精度≤±0.15mm

切割速度0~165米/分.(可调)

     台面高度:900±30mm

     可切割最大尺寸:2500*2500mm

传动系统:X、Y、Z轴采用伺服电机及研磨级别齿条装置。

切割刀座

固定刀头结构360度旋转(刀头机械保险装置,国产切割机独家使用此技术),可切割任何形状的玻璃,日本SMC比例阀自动控制刀头切割压力。

供油方式:自动注油装置。

输送装置:同步带自动传输装置。

定位装置:光电扫描定位系统。



2)机械部分

主要轴承:日本NSK

  台板:采用高密度板防水。(平整度≤±0.20mm/m).

  齿条:日本KHK

  刀轮/轮夹:德国玻勒品牌。

  台面:进口工业毛毡。

    输送装置:带自动感应传输装置(多条同步带自动传输及行程开关感应,达到自动传输。减少人员的工作量)

3) 电气部份

        切割机通讯电缆线全部采用德国和柔高柔性屏蔽电缆,杜绝了以往国产电缆线容易出问题缺点。

采用工业电脑直接进行控制,微软视窗界面。

电压:380V/50HZ。设备带变压装置。

安装功率:6.9KW

伺服系统:进口日本安川伺服电机。

变频器:台达

电气元件:施耐德电器。

主要气动原件: SMC。

4)软件

     专业配Ncstudio系列控制系统(WINDOWS操作界面下使用)。

     带上百种切割图库,方便切割任意形状的玻璃,AUTO   CAD绘图软件配套兼容。

     具有自动修正功能。确保切割精度。

     切割路径选择功能。确保达到最佳切割速度。

     操作输入:键盘与鼠标。中/英文对话界面。

     具有异形切割刀压自动调解功能,确保切割最佳效果。

详细配置

可切割最大玻璃尺寸(mm)

2500×2500

可切割玻璃厚度(mm)

3~19

最大电机轴速度(m/min)

165m/min

直线切割精度(mm)

±0.15mm

对角线精度(mm)

±0.5mm

切割运动部件带自我保护装置,最大限度的减少故障的产生

设备功率

6.9KW

油箱根据切割情况自动注油润滑

CNC玻璃切割机主要部件品牌:

序号

名称

品牌

备注

1

接触器

施耐德


2

小型继电器

施耐德


3

断路器

施耐德


4

气动比例阀

日本“SMC”


6

拖链(低噪音)

德国高柔性


7

伺服电机

日本安川


8

伺服控制器

日本安川


9

研磨级别齿条

日本“KHK”


10

行程开关、接近开关

日本“欧姆龙”


11

切割刀轮

德国“BOHLE”


12

油水分离器

日本“SMC”


13

控制软件

Ncstudio系列控制系






二、 气浮分片台

设备参数:

台面规格:2600*2600mm

台面高度:900±30mm

机械配置:

台板:高密度板

毛毡:进口工业毛毡

风机:离心风机

顶杆:双十字掰片顶杆
